一．功能描述：

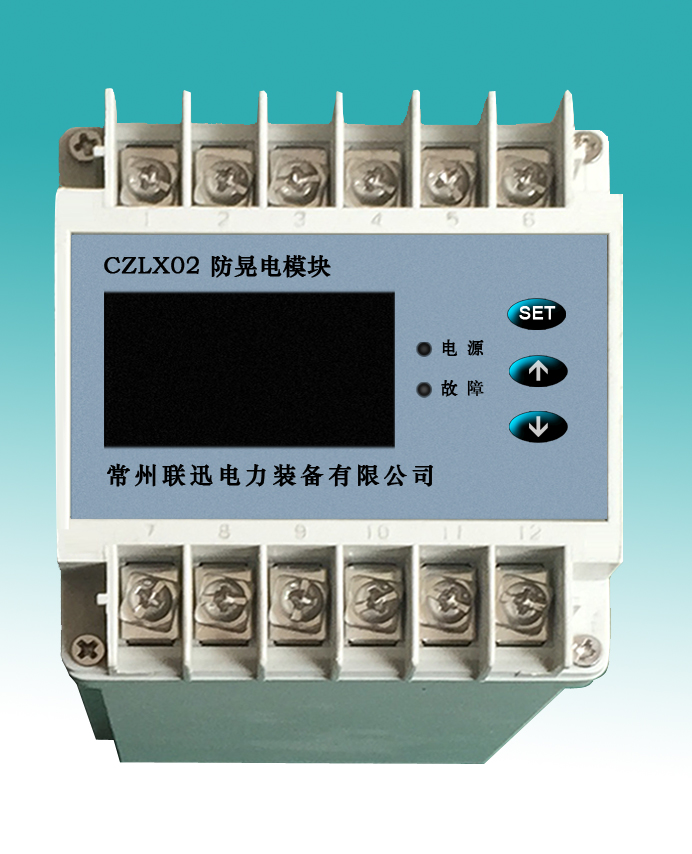

CZLX02防晃電模塊用于工業場所接觸器晃電保護的控制，當電網電壓下降且持續時間較短（0-5S）時，該模塊能讓接觸器保持住不脫扣，有效地抵御因晃電而產生的設備停機，避免事故發生，減少企業因晃電而產生的經濟損失。
二．產品功能特點：
三． 工作參數
1 工作電壓：AC220V ±10%
2 延時時間：0秒～5秒
3 使用環境溫度：-20℃～+60℃
4 時間梯度：0.2秒
5 產品適用范圍：
CZLX02-1適用于0-100A 交流接觸器
CZLX02-2適用于100-600A交流接觸器
四．產品接線圖

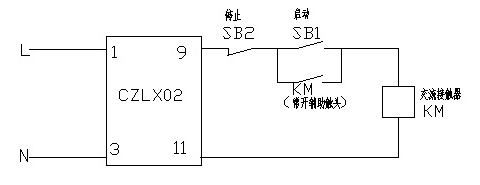

CZLX02防晃電模塊接線圖
防晃電模塊接線如上圖所示，火線零線進線直接接在模塊的1和3號端子上，模塊的輸出端11號端子接在停止按鈕的前面， 13號端子連接接觸器。
五．注意事項
1. 該模塊不能用在節能型接觸器上。
2. 因模塊工作時輸出電壓為DC10V電壓，回路中不能有其他元器件（如中間繼電器等），即11號到13號端子間線路不能有其他需要電壓驅動的元器件。
3. 模塊在調試過程中不能頻繁啟動，建議每隔15秒后啟動。
4. 晃電時間不應設置太長，建議設定為1.0～1.5秒 左右
5. 模塊只能用在線圈電壓為AC220V的接觸器上。
六．安裝尺寸及方式
1） CZLX02-1 82×73×115 (mm) 導軌安裝
2） CZLX02-2 112×95×121 (mm) 導軌安裝
